Que sont les tubes de pompe péristaltique médicale et comment fonctionnent-ils dans les applications médicales ?

Que font les tubes de pompe péristaltique médicale et pourquoi ils sont importants

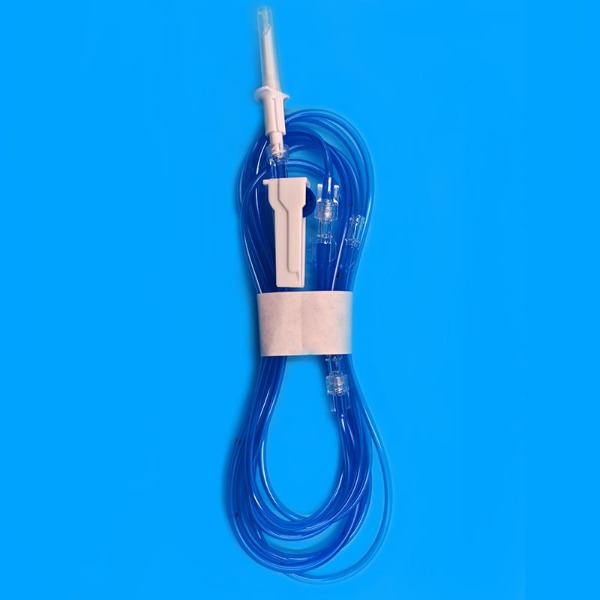

Tube de pompe péristaltique médicale Les tubes sont flexibles et extrudés avec précision qui délivrent des fluides stériles à travers une tête de pompe sans aucun contact fluide avec le mécanisme de la pompe. Ils fonctionnent par compression et relaxation répétées : un rotor équipé de rouleaux presse séquentiellement le tube, poussant le fluide vers l'avant tout en empêchant le reflux. En milieu clinique, ces tubes permettent une administration sans contamination de sang, de liquides IV, de dialysat ou de nutrition entérale avec une précision de débit typique de ±1 % à ±2 % et des débits de 0,1 ml/h jusqu'à plusieurs L/h. Leur conception à usage unique élimine les risques d’infection croisée, ce qui les rend essentiels pour les pompes à perfusion, les appareils de dialyse et les dispositifs d’aspiration chirurgicale.

Principe de fonctionnement de base : fonctionnement d'un tube de pompe péristaltique médicale

Le tube de pompe agit comme le seul composant en contact avec le fluide. Les rouleaux ou les patins de la tête de pompe compriment le tube à un point d'occlusion spécifique, créant ainsi un joint qui se déplace le long du tube. Derrière le rouleau, le tube reprend sa forme initiale, générant un vide qui aspire plus de fluide. Cette action de déplacement positif garantit que le volume de fluide déplacé est égal au volume balayé du tube par rotation du rouleau, généralement de 0,1 à 10 ml par tour en fonction du diamètre interne du tube (par exemple, un diamètre intérieur de 1,6 mm délivre environ 0,5 ml/tour, tandis qu'un diamètre intérieur de 6,4 mm délivre environ 8 ml/tour). Aucune vanne n'est nécessaire : le tube lui-même agit comme un chemin d'écoulement unidirectionnel en raison de la séquence de rouleaux.

Paramètres opérationnels clés :

• Formule de débit : Débit = (surface de section transversale interne du tube) × (longueur comprimée par rouleau) × (vitesse du rouleau). Pour un tube de 3,2 mm de diamètre intérieur, chaque rouleau pousse environ 0,8 mL/tour.
• Force d'occlusion : Les pompes médicales utilisent un espace contrôlé – généralement inférieur de 0,1 à 0,3 mm à l’épaisseur de la paroi du tube – garantissant une étanchéité fiable sans usure excessive.
• Plage de pression : Les tubes médicaux standard supportent jusqu'à 2 à 5 bars (30 à 75 psi) ; les tubes renforcés peuvent supporter 7 à 10 bars pour les applications à haute pression comme le pontage cardiaque.

Composition des matériaux et données de performances

Les tubes de pompe péristaltique médicale doivent être biocompatibles (ISO 10993), résistants à la fatigue et chimiquement inertes. Le tableau ci-dessous présente trois matériaux dominants avec leurs principales caractéristiques :

Les tubes en silicone sont largement utilisés dans les perfusions médicales générales en raison de leur durée de vie en flexion dynamique : ils résistent à plus de 10 millions de cycles de compression avec une dérive de débit inférieure à 5 %. Pour la nutrition parentérale contenant des lipides, le TPE est préféré car le silicone peut absorber les lipides et modifier sa conformité mécanique après 24 à 48 heures.

Facteurs de performance critiques pour une utilisation médicale sûre

1. Précision du débit et cohérence de l’occlusion

Les pompes médicales nécessitent une précision de débit de ±2 % pour les perfusions et de ±5 % pour les alimentations entérales moins critiques. La tolérance de l'épaisseur de la paroi du tube est essentielle : une variation de ±0,05 mm modifie la force d'occlusion d'environ 15 %, affectant directement la précision volumétrique. Les tubes médicaux haut de gamme sont mesurés au laser pendant l'extrusion pour garantir une variation de diamètre intérieur < 0,03 mm.

2. Spallation et génération de particules

Une compression répétée peut libérer des microparticules (spallation). Pour les applications intraveineuses, la limite de particules acceptable est < 100 particules/mL >10 µm (USP <788>). Le silicone durci au platine produit 70 à 90 % de particules en moins que le silicone durci au peroxyde. Dans les pompes sanguines, les tubes TPE à faible spalation réduisent le risque de thromboembolie.

3. Durée de vie en fatigue et intervalles de remplacement

Les protocoles cliniques remplacent souvent les tubes de pompe toutes les 24 à 48 heures pour les pompes à perfusion continue, même si elles sont évaluées plus longtemps. Les données montrent qu'après 100 heures de pompage continu à 60 tr/min, les tubes en silicone conservent 92 à 96 % de l'efficacité du débit d'origine, tandis qu'après 200 heures, l'efficacité chute à 85 à 90 %. La plupart des protocoles hospitaliers fixent un délai de 72 heures pour maintenir une précision de ± 2 %.

Applications médicales clés avec des exigences spécifiques en matière de tubes

• Pompes à perfusion (seringues et volumétriques) : Petits tubes ID (0,8 à 2,4 mm), plage de débit de 0,1 à 999 mL/h. Nécessite une faible hystérésis et aucun effet mémoire. Silicone ou TPE avec Shore A 50-60.
• Appareils de dialyse : DI plus grand (4 à 8 mm), surface interne compatible avec le sang, indice d'hémolyse < 2 % . TPE ou polychlorure de vinyle (qualité médicale) avec alésage lisse pour éviter d'endommager les globules rouges.
• Aspiration chirurgicale et irrigation : Tube en silicone renforcé avec une épaisseur de paroi de 2,0 à 2,5 mm pour supporter le vide jusqu'à -90 kPa sans s'effondrer. Débits jusqu'à 3 L/min.
• Alimentation entérale : Silicone ou TPE souple et résistant aux torsions, ID 3–5 mm. Doit résister à des serrages et desserrages répétés. Durée de vie typique : 7 à 14 jours d'utilisation intermittente.

Dans toutes les applications, les tubes stérilisés à usage unique (EtO ou gamma) sont standard, bien que des tubes en silicone autoclavables (5 à 10 cycles à 134 °C) soient disponibles pour les ensembles de pompes réutilisables dans des pompes portables compatibles IRM ou fonctionnant sur batterie.

Pourquoi les pompes à tube péristaltique excellent par rapport aux autres méthodes de déplacement de fluides médicaux

Par rapport aux pompes à piston ou à membrane, les systèmes péristaltiques avec tubes médicaux offrent :

• Aucune contamination croisée : Seul le tube entre en contact avec le fluide. Le nettoyage ou la stérilisation entre les patients est remplacé par un simple changement de tube.
• Pompage doux : La contrainte de cisaillement sur le sang ou les produits biologiques sensibles est 2 à 3 fois inférieure à celle des pompes à palettes rotatives. Les dommages aux globules rouges (hémolyse) restent inférieurs à 1,5 % aux débits de dialyse typiques.
• Capacité d’auto-amorçage et de marche à sec : Les tubes peuvent fonctionner à sec indéfiniment sans dommage, contrairement aux pompes centrifuges.
• Précision indépendante de la contre-pression : Le débit varie de moins de 1 % entre zéro et la pression nominale en raison de la conception à déplacement positif.

Le rôle du tube est si central que les fabricants de pompes spécifient les dimensions exactes du tube (épaisseur de paroi, diamètre intérieur et dureté) pour garantir la conformité CE et FDA. Une augmentation de 0,1 mm de l'épaisseur de la paroi peut augmenter la force d'occlusion de 30 %, modifiant le débit de 10 à 15 % ; les tubes de pompe médicale sont donc toujours validés comme faisant partie d'un système de tube de pompe certifié.
